Conformado de chapas de techo: perfiles sinusoidal y T-101
16 May 2026

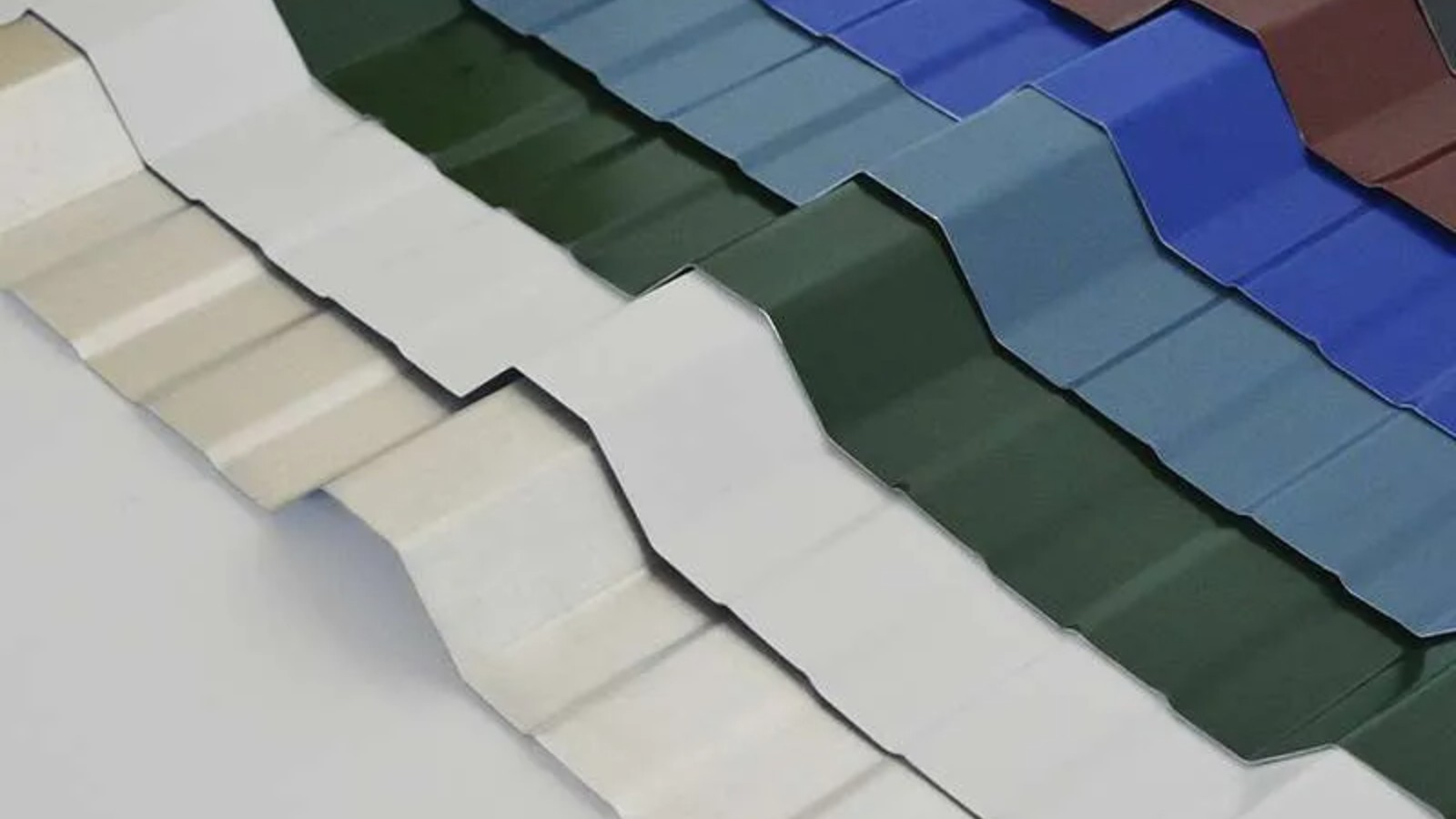

El conformado de chapas de techo en perfiles sinusoidal y T-101 es un proceso de deformación plástica en frío aplicado sobre flejes de acero laminado. Ambos perfiles responden a demandas constructivas distintas y se diferencian en geometría, rigidez, rango de aplicación y requisitos de material base.
Proceso de conformado en frío
El proceso parte de un fleje de acero en bobina (coil), que alimenta una línea de perfilado por rodillos (roll forming). Las estaciones de rodillos progresivos deforman el fleje hasta alcanzar el perfil final sin corte ni calor. La velocidad de línea típica varía entre 8 y 25 m/min según el equipamiento y el espesor procesado.
Las variables críticas del proceso son: espesor del fleje (e), radio de doblado (r), número de estaciones de conformado, velocidad de avance y tensión de la bobina. El control de la relación r/e determina el comportamiento elástico-plástico del material y la ausencia de fisuración en los radios del perfil.
Perfil sinusoidal
El perfil sinusoidal —denominado comercialmente "chapa acanalada" u "onda española"— presenta una geometría de onda continua con cresta y valle definidos. La onda estándar en el mercado argentino tiene un paso de 76 mm y una altura de onda de 18 mm, aunque existen variantes regionales.
Su geometría curva distribuye la carga de manera uniforme a lo largo del panel, lo que le confiere buena resistencia a la deformación perpendicular. Se emplea principalmente en cubiertas de galpones, cobertizos rurales, cerramientos laterales y obras de bajo presupuesto.
| Parámetro | Valor típico (sinusoidal) | Observaciones |
|---|---|---|
| Paso de onda | 76 mm | Medido de cresta a cresta |
| Altura de onda | 18 mm | Puede variar según fabricante |
| Espesor base (e) | 0,40 – 0,80 mm | Sin recubrimiento |
| Ancho útil | 820 – 835 mm | Depende del traslape especificado |
| Largo de fabricación | 1.800 – 12.000 mm | Corte a medida en línea |
| Peso aprox. (e = 0,50 mm) | ~4,1 kg/m² | Sin recubrimiento adicional |
Valores orientativos para el mercado argentino. El peso incluye solo el acero base; los recubrimientos metálicos y orgánicos agregan entre 0,05 y 0,25 kg/m² según el sistema.
Perfil T-101
El perfil T-101 —también denominado "acanalado trapezoidal 101" o "PER 101"— presenta nervaduras trapezoidales de mayor altura que el sinusoidal. Su geometría genera un momento de inercia significativamente superior, lo que permite salvar luces más largas con menos apoyos intermedios.
Es el perfil de referencia en construcciones industriales medianas y grandes: naves de almacenamiento, plantas de producción, hangares y estructuras con cargas de viento y nieve relevantes. Su uso como cubierta autoportante —sin correas o con correas separadas a mayor distancia— es su principal ventaja técnica frente al sinusoidal.
| Parámetro | Valor típico (T-101) | Observaciones |
|---|---|---|
| Paso de nervadura | 200 mm | Entre ejes de nervios |
| Altura de nervadura | 40 – 45 mm | Varía según fabricante |
| Espesor base (e) | 0,50 – 1,00 mm | Sin recubrimiento |
| Ancho útil | 760 – 800 mm | Traslape de una nervadura |
| Largo de fabricación | 2.000 – 12.000 mm | Corte a medida en línea |
| Peso aprox. (e = 0,60 mm) | ~5,0 kg/m² | Sin recubrimiento adicional |
| Luz libre máxima típica | 3.000 – 5.000 mm | Función del espesor y carga |
La luz libre máxima depende del espesor, la separación de apoyos y las cargas actuantes (viento, nieve, sobrecarga de uso). Siempre verificar con cálculo estructural.
Material base y recubrimientos
Ambos perfiles se fabrican a partir de flejes de acero de bajo carbono laminado en frío (LAF) o de acero galvanizado/prepintado. Las calidades de acero base más habituales en el mercado argentino son:
| Calidad | Norma de referencia | Límite elástico mín. (MPa) | Aplicación habitual |
|---|---|---|---|
| ASTM A653 SS Grado 33 | ASTM A653 | 230 | Galvanizado, techo estándar |
| ASTM A653 SS Grado 50 | ASTM A653 | 345 | T-101 estructural, mayor luz |
| DX51D / S220GD | EN 10346 | 220 | Galvanizado importado |
| IRAM IAS U 500-207 | IRAM IAS | — | Producción nacional (referencia) |
El límite elástico del acero base condiciona directamente la capacidad autoportante del perfil terminado. Para el IRAM IAS U 500-207 los valores dependen del grado especificado; consultar norma vigente.
Los recubrimientos más frecuentes son: galvanizado por inmersión en caliente (Z100 a Z275 g/m²), galvanizado + prepintado (sistema Prelacado, con capa de primer epóxico y terminación poliéster o poliuretano), y aluzinc (AZ150). El espesor nominal del recubrimiento forma parte de la especificación de compra y debe declararse separado del espesor del acero base.
Tolerancias dimensionales
Las tolerancias sobre el espesor del fleje base se rigen por las normas del material de origen (ASTM A653 o EN 10346). Para el producto terminado, los fabricantes nacionales aplican criterios propios, generalmente alineados con las tolerancias de perfil de la Norma IRAM IAS U 500-528 para perfiles conformados en frío:
| Variable | Tolerancia admisible |
|---|---|
| Espesor (e ≤ 0,80 mm) | ±0,05 mm |
| Espesor (e > 0,80 mm) | ±0,07 mm |
| Ancho útil | ±3 mm |
| Largo de corte | +10 / 0 mm |
| Flecha lateral (camber) | ≤ 8 mm en 2.000 mm |
| Coil set (alabeo longitudinal) | Sin especificación normalizada — criterio de aceptación por acuerdo |
Control de proceso
Los puntos de control más críticos durante el conformado son: verificación del espesor real del fleje a la entrada de línea (micrómetro digital), control del perfil geométrico en las primeras chapas (galga de perfil o metrología 3D), inspección visual del recubrimiento en los radios doblados (sin fisuras ni descascaramiento), y verificación del largo de corte y escuadrado.
La aparición de coil set excesivo indica tensión residual en la bobina o relación r/e inadecuada en las primeras estaciones. La ondulación lateral (camber) fuera de tolerancia señala desgaste asimétrico de rodillos o alimentación descentrada del fleje.
Aspectos normativos en Argentina
No existe en Argentina una norma IRAM específica y vigente que regule exclusivamente los perfiles de cubierta sinusoidal o T-101 como producto terminado. Los fabricantes se rigen por las normas del material base (IRAM IAS U 500-207 y equivalentes internacionales), por las normas de conformado en frío (IRAM IAS U 500-528) y, en proyectos con exigencia estructural, por el Reglamento CIRSOC 303 para estructuras de acero conformado en frío.
La compra especificada en obra suele referenciar el sistema ASTM (A653 + A924 para galvanizado) por ser el de mayor adopción entre los fabricantes y distribuidores con capacidad de trazabilidad documental.
