Qué mide cada ensayo y por qué importa

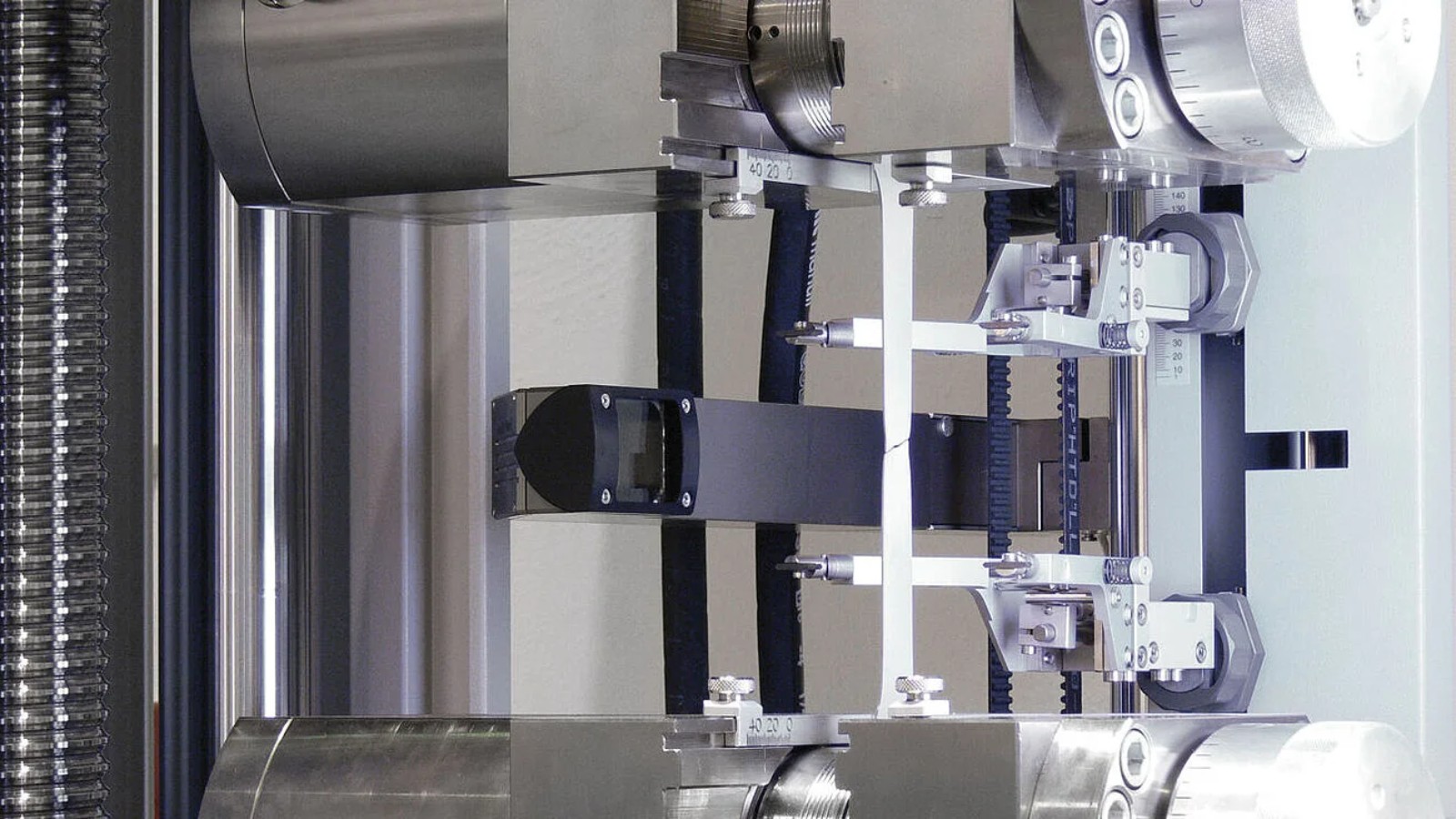

Cuando un perfil IPN, un caño estructural o una chapa de base llegan a obra, sus propiedades mecánicas ya fueron verificadas en laboratorio. Los dos ensayos centrales son el ensayo de tracción y el ensayo de doblado. El primero determina la tensión a la que el material empieza a deformarse de forma permanente (límite elástico, Re) y la tensión máxima que soporta antes de romper (resistencia a la tracción, Rm). El segundo verifica que el material tolera deformación localizada sin fisuras: condición crítica en uniones soldadas y zonas de plegado.

El alargamiento a la rotura (A%) completa el cuadro: indica cuánto se deforma el material antes de fracturarse. Un acero con alto Re pero bajo A% es frágil en la práctica, aunque su resistencia nominal sea elevada. Las normas estructurales fijan mínimos simultáneos para los tres parámetros.

Valores típicos en aceros estructurales de uso corriente

Los tres grados más frecuentes en la cadena metalmecánica argentina son el A36 (equivalente IRAM IAS U 500-502), el A572 Gr.50 (alta resistencia, baja aleación) y el A500 (perfiles tubulares conformados en frío). Sus exigencias normativas difieren en función del proceso de fabricación y la aplicación prevista.

Grado / Norma	Límite elástico Re (MPa mín.)	Resistencia Rm (MPa mín.)	Alargamiento A% mín.	Equivalente IRAM IAS
ASTM A36	250	400–550	23% (en 200 mm)	U 500-502 F24
ASTM A572 Gr.50	345	450	18% (en 200 mm)	U 500-503 F36
ASTM A500 Gr.B (tubos)	317	400	23% (en 50 mm)	U 500-507
ASTM A500 Gr.C (tubos)	345	427	21% (en 50 mm)	U 500-507
Valores mínimos según norma. Los valores reales de colada pueden superar los mínimos. Fuente: ASTM A36/A36M, ASTM A572/A572M, ASTM A500/A500M; IRAM IAS U 500-502/503/507.

En la práctica, Ternium Argentina y Acindar entregan certificados de colada donde los valores reales suelen estar entre un 10 y un 20% por encima del mínimo normativo, en particular para el límite elástico. Eso es relevante para el cálculo de conexiones soldadas: una sobreresistencia excesiva puede generar roturas frágiles en la zona afectada por el calor si el procedimiento de soldadura no está ajustado.

Cómo se toman las muestras: dirección y posición

El resultado de un ensayo depende tanto del material como de dónde y cómo se extrajo la probeta. Las normas ASTM y el IRAM IAS establecen criterios específicos.

Dirección de laminación. Las chapas y perfiles laminados exhiben anisotropía: sus propiedades varían según la dirección de extracción de la probeta. La dirección longitudinal (paralela al eje de laminación) entrega los mejores valores de Re y Rm. La dirección transversal —perpendicular a la laminación— muestra menor alargamiento y, en algunos aceros, mayor tendencia a la delaminación bajo tensión de servicio. Las normas ASTM A6 y A370 especifican que la probeta de tracción se extrae en dirección longitudinal salvo indicación contraria en la norma del producto.

Posición en la pieza. Para perfiles laminados en caliente (IPN, UPN, HEB, ángulos), la probeta se extrae del ala o del alma según lo indique la norma del producto. En chapas de más de 40 mm de espesor, la posición en el tercio medio del espesor es obligatoria porque refleja las propiedades del núcleo, que se solidifica más lentamente y puede diferir de la superficie. En tubos estructurales A500 la probeta se aplana antes del ensayo o se usa probeta circular, según el diámetro.

Producto	Dirección de extracción	Posición en sección	Norma de referencia
Chapa laminada en caliente (< 40 mm)	Longitudinal	Superficie (cualquier posición)	ASTM A370 / IRAM IAS U 500-102
Chapa gruesa (≥ 40 mm)	Longitudinal o transversal	Tercio medio del espesor	ASTM A370 §7.1
Perfiles IPN, UPN, HEB	Longitudinal	Ala (extremo)	ASTM A6 / IRAM IAS U 500-502
Ángulos laminados	Longitudinal	Rama (a 1/3 del extremo)	ASTM A6
Tubos estructurales A500	Longitudinal	Probeta aplanada o circular	ASTM A500 §S1 / ASTM A370
Fuente: ASTM A370, ASTM A6, IRAM IAS U 500-102. La posición exacta puede variar según el espesor y la norma del producto específica.

El ensayo de doblado sigue criterios similares: la probeta se extrae del mismo lote que la de tracción, en dirección transversal cuando la norma lo exige —precisamente porque es la condición más desfavorable para detectar fisuras superficiales o defectos de soldadura en la zona de flexión.

Laboratorios externos vs. laboratorios internos

En Argentina, la certificación de ensayos mecánicos puede realizarla el laboratorio interno del productor o un laboratorio externo acreditado. Ambos esquemas tienen roles distintos y no son intercambiables en todos los contextos.

Laboratorios internos de usina. Ternium Argentina y Acindar/ArcelorMittal operan laboratorios de planta con equipamiento propio. Estos laboratorios realizan el control de calidad de producción —los ensayos que generan el certificado de colada que acompaña cada despacho— y están bajo el sistema de gestión de calidad del productor (ISO 9001, en ambos casos certificado). Son la primera línea de verificación y su resultado es el que consta en el mill certificate.

IAS-CETEMIN. El Centro Tecnológico Minero e Industrial (CETEMIN), dependiente del Instituto Argentino de Siderurgia (IAS), opera como laboratorio de referencia para el sector. Realiza ensayos de verificación, arbitraje entre partes (productor–comprador) y ensayos sobre materiales importados cuando el comprador requiere certificación independiente. Su acreditación ante el OAA (Organismo Argentino de Acreditación) le da reconocimiento formal para ensayos de tracción, doblado, resiliencia y dureza sobre materiales ferrosos.

Laboratorios privados acreditados OAA. Fuera del circuito del IAS, operan laboratorios independientes acreditados por el OAA que prestan servicios a fabricantes metalmecánicos, centros de servicio y usuarios finales. Son la opción habitual cuando el proyecto requiere PPAP, auditoría de proveedor o cuando el cliente final exige un informe de laboratorio externo como condición de recepción del material.

Tipo de laboratorio	Función principal	Alcance habitual	Reconocimiento formal
Interno de usina (Ternium, Acindar)	Control de producción, emisión del mill certificate	Tracción, doblado, resiliencia, análisis químico	Sistema ISO 9001 del productor
IAS-CETEMIN	Verificación independiente, arbitraje, referencia sectorial	Tracción, doblado, resiliencia, dureza, análisis químico	Acreditación OAA
Laboratorio privado acreditado	Certificación para proyectos, PPAP, auditoría de proveedor	Variable según alcance de acreditación	Acreditación OAA
OAA: Organismo Argentino de Acreditación. La acreditación es específica por técnica y norma de ensayo.

Para proyectos con supervisión de ingeniería o bajo pliegos que exigen documentación de tercera parte, el certificado de usina no es suficiente por sí solo: se requiere al menos un ensayo de verificación por laboratorio OAA. En construcción metálica con calificación estructural (puentes, estructuras especiales), los procedimientos de soldadura también deben estar calificados bajo AWS D1.1 con ensayos realizados por laboratorio acreditado.
