Plegado CNC: entre la automatización y la necesidad de operarios altamente calificados
27 May 2026
El proceso en síntesis

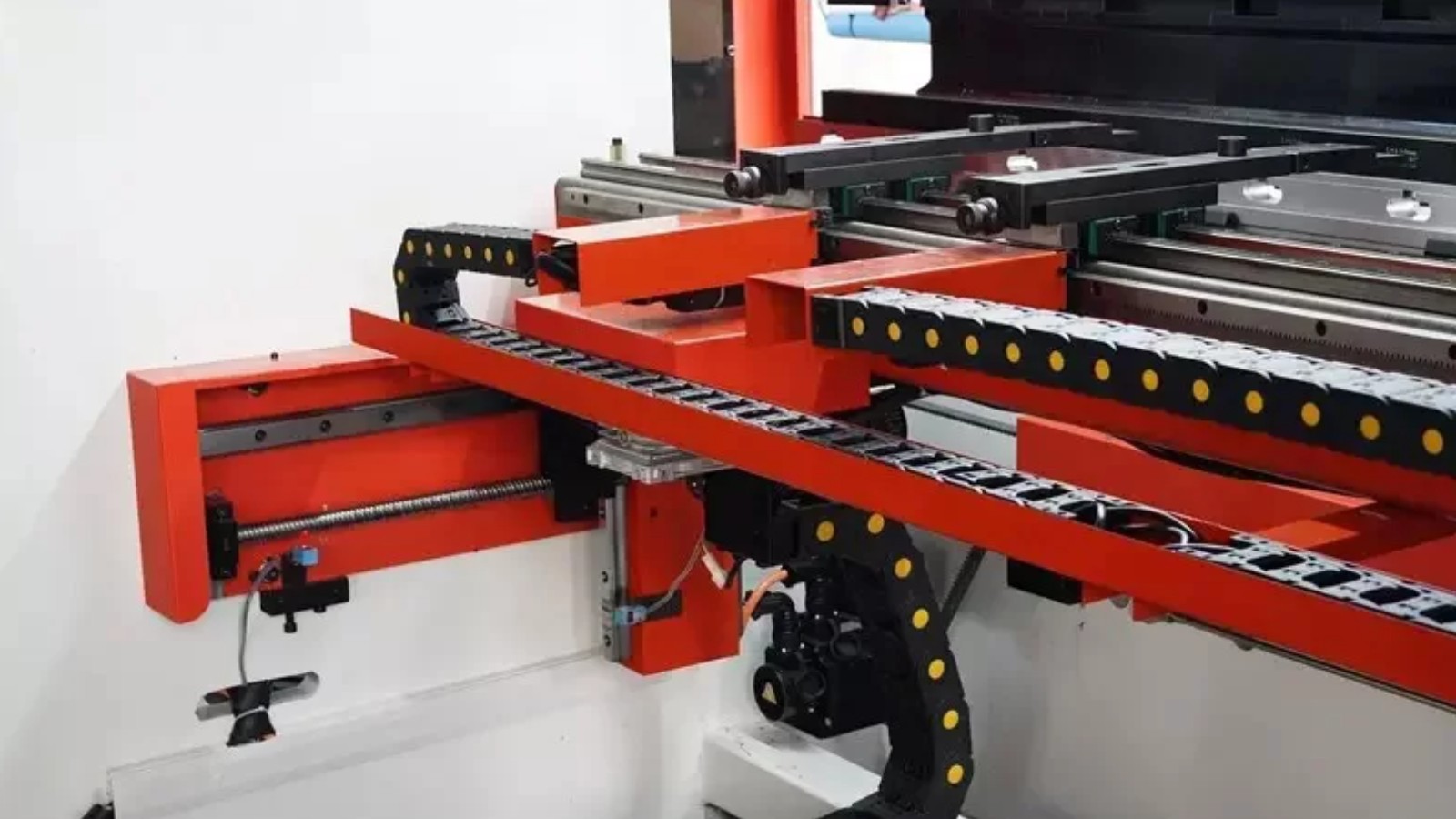

El plegado CNC es un proceso de deformación plástica en frío mediante el cual una puntera (punzón) desciende sobre la chapa apoyada en una matriz en V, forzando el material a adoptar el ángulo programado. La sigla CNC refiere al sistema de control numérico computarizado que gobierna los ejes del retroceso (eje X), la profundidad de penetración (eje Y) y, en equipos de mayor gama, el bombeo de la mesa (eje W) y la coronación automática.
La automatización del posicionamiento y la programación de secuencias no elimina la complejidad metalúrgica del proceso: el comportamiento real de la chapa depende de su límite de fluencia, su springback característico y la geometría del utillaje. Esas variables siguen siendo responsabilidad del operario.
Parámetros críticos de configuración
| Parámetro | Definición operativa | Impacto en el resultado |
|---|---|---|
| Longitud de pliegue | Extensión real del cordón de pliegue, igual o menor al largo de la puntera activa | Determina la distribución de carga sobre la mesa; longitudes parciales sin compensación generan deflexión diferencial |
| Radio mínimo interior | Relación entre apertura de matriz y espesor: Rmin ≈ 0,8–1,0 × e para aceros al carbono estándar | Radios menores al mínimo producen microfisuras en la zona de tracción exterior; crítico en chapas de alto carbono o tratadas |
| Springback (retorno elástico) | Recuperación angular del material tras liberar la fuerza; varía según Re del lote | Si no se compensa con sobredoble programado, el ángulo final se abre entre 1° y 4° respecto al nominal |
| Alivio de tensiones | Apertura lateral en la línea de pliegue (en piezas con pestaña corta) para evitar concentración de esfuerzos | Previene el agotamiento del material en esquinas; su omisión es causa frecuente de fisuración en chapas de e ≥ 4 mm |
| Secuencia de pliegues | Orden en que se ejecutan los doblados para evitar colisión de la pieza con la puntera o el tope | Una secuencia incorrecta obliga a reprogramar o reworkear; en series largas, multiplica el tiempo de setup |
Valores de Rmin referidos a aceros S235/SAE 1020 en frío. Para aceros de mayor resistencia o tratados térmicamente, verificar con el fabricante del utillaje.
Simulación de secuencia antes del arranque
Los sistemas CAD/CAM orientados a chapa —entre ellos los módulos de plegado integrados en plataformas como Tecnomatix, Radan, Bend-Tech o los propios softwares de máquina como DELEM DA-x y CYBELEC TouchVision— permiten simular la secuencia completa de pliegues antes de tocar el material. La simulación 3D detecta:
- Colisiones entre la pieza en proceso y el utillaje o los topes traseros.
- Zonas donde la longitud de agarre del tope es insuficiente para sostener la pieza sin que patine.
- Interferencias de la geometría desplegada (desarrollo) con las dimensiones de la bancada.
- Orden óptimo de golpes para minimizar manipulación manual y tiempo de ciclo.
El software calcula además el desarrollo plano (blank size) incorporando la compensación por deformación en zona de plegado (factor K o factor de doblado), que en aceros laminados en frío estándar toma valores entre 0,33 y 0,50 según el radio relativo R/e. Una diferencia de 0,05 en el factor K sobre una pieza con tres pliegues y cotas ajustadas puede significar hasta 2 mm de error acumulado en la cota final.
La simulación es una herramienta de validación, no de decisión autónoma: el operario debe confrontar los resultados con el comportamiento real del lote de material, que puede diferir del nominal en límite de fluencia y en acabado superficial.
Defectos típicos y causas raíz
| Defecto | Causa principal | Acción correctiva |
|---|---|---|
| Marcas de embudo (tool marks) | Puntera demasiado angosta para el espesor; presión de plegado excesiva en zona puntual | Cambiar a puntera de punta redondeada; revisar programación de presión máxima; interponer film protector en piezas de acabado visible |
| Pandeo longitudinal | Deflexión de la mesa sin coronación compensada; longitud de pliegue elevada con e fino | Activar corrección de bombeo (crowning); verificar paralelismo de bancada; considerar rediseño de útil con puntera segmentada |
| Ángulo abierto (springback no compensado) | Sobredoble no programado; Re del lote superior al valor de referencia cargado en el sistema | Ensayo de primer golpe con medición de ángulo real; ajuste del sobredoble en el programa CNC; actualizar parámetro de material |
| Fisuración en zona de pliegue | Radio interior menor al mínimo; material con dureza elevada o dirección de laminación desfavorable | Revisar orientación del pliegue respecto a la dirección de laminación; ampliar apertura de matriz; evaluar recocido previo si el material lo permite |
El rol del operario en un entorno CNC
La plegadora CNC traslada la ejecución repetitiva a la máquina, pero concentra la complejidad en la etapa de programación y en la lectura de las primeras piezas de cada lote. El operario calificado no es quien acciona el pedal: es quien traduce el plano en un programa coherente, detecta desvíos entre el material real y el especificado, y toma decisiones de ajuste antes de que el defecto se multiplique en serie.
En ese sentido, la automatización exige mayor competencia técnica, no menor: conocimiento de metalurgia básica, manejo de software de simulación y criterio para validar el primer golpe son hoy competencias mínimas para operar una plegadora de control numérico en producción industrial.
