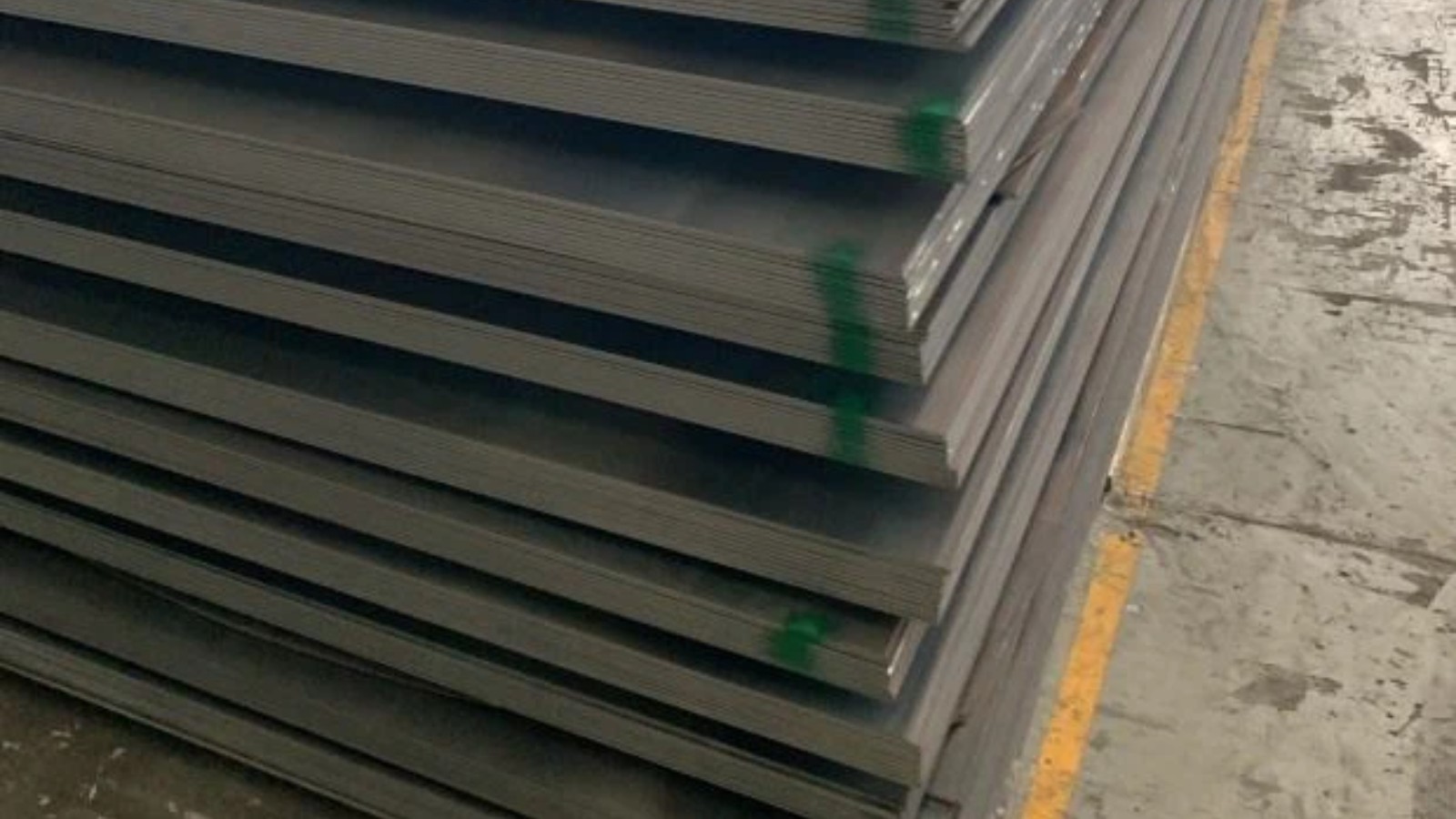

El acero SA-516 grado 70 (designación ASME equivalente a ASTM A516 Gr. 70) es una chapa de calidad para recipientes a presión (PVQ, por sus siglas en inglés) producida bajo la especificación general ASTM A20 / ASME SA-20. Es, junto con los grados 60 y 65 de la misma familia, el material de referencia para la fabricación de tanques, calderas, intercambiadores de calor y recipientes soldados que operan a temperaturas moderadas y bajas.

La designación “grado 70” identifica la resistencia a la tracción mínima exigida: 70.000 psi (483 MPa). Dentro de la misma familia normativa, los grados 55, 60 y 65 ofrecen resistencias menores con mayor ductilidad relativa, mientras que el grado 70 prioriza resistencia mecánica sobre elongación.

Composición química y propiedades mecánicas

Es un acero al carbono-manganeso de bajo contenido de carbono, lo que le confiere buena soldabilidad sin requerir procedimientos especiales en la mayoría de los espesores. La norma especifica un rango acotado de elementos de aleación y tres propiedades mecánicas mínimas.



Elemento / propiedad	Valor especificado
Carbono (C)	0,21–0,31 % (según espesor)
Manganeso (Mn)	0,60–1,20 %
Fósforo (P) máx.	0,035 %
Azufre (S) máx.	0,035–0,040 %
Silicio (Si)	0,13–0,45 %
Resistencia a la tracción (Rm)	485–620 MPa (70.000–90.000 psi)
Límite de fluencia (ReH) mín.	260 MPa (38.000 psi)
Elongación mín.	17–21 % (según espesor y orientación)



Normalizado o no normalizado: qué define la condición de suministro

La especificación base ASTM A516 / ASME SA-516 no exige tratamiento térmico como condición general. Para espesores menores o iguales a 40 mm (1,5 pulgadas), la chapa se suministra habitualmente en estado as-rolled (laminado, sin tratamiento térmico posterior), siempre que el comprador no solicite lo contrario.

Por encima de ese umbral —40 mm— las propias normas ASME/ASTM exigen que la chapa sea normalizada para garantizar la tenacidad requerida. El normalizado consiste en calentar el acero a una temperatura de 900–950°C, mantenerlo durante aproximadamente un minuto por milímetro de espesor, y enfriarlo al aire. El resultado es un afinamiento del grano y una microestructura más homogénea, lo que mejora la resiliencia (resistencia al impacto) sin modificar significativamente la composición química de la colada.



Espesor	Condición habitual	Designación
≤ 40 mm	Laminado (as-rolled), salvo pedido en contrario	SA-516 Gr. 70
> 40 mm	Normalizado (obligatorio)	SA-516 Gr. 70N
Cualquier espesor	Normalizado por requisito de servicio (baja temperatura, ensayo Charpy)	SA-516 Gr. 70N (a pedido)



La letra “N” en la designación —SA-516 Gr. 70N— identifica específicamente la condición normalizada. Esta distinción es relevante en la práctica comercial: dos chapas con idéntica composición química y el mismo grado pueden tener comportamientos distintos frente al impacto si una está normalizada y la otra no, especialmente en servicio a temperaturas por debajo de -20°C.

Cuándo se exige normalizado más allá del espesor

Además del criterio de espesor, el comprador puede exigir normalizado mediante requisitos suplementarios definidos en ASTM A20 / ASME SA-20, particularmente cuando el proyecto requiere:

• Ensayo de impacto Charpy V a temperaturas bajo cero, típico en servicio criogénico (almacenamiento de GLP, propano, butano)
• Servicio en ambientes con riesgo de agrietamiento inducido por hidrógeno (HIC), bajo lineamientos NACE TM0284
• Homogeneidad estructural adicional en piezas que serán conformadas en frío después del laminado

Equivalencias normativas

No existe una equivalencia exacta y automática entre el SA-516 Gr. 70 y los grados de otras normas: la similitud depende del tratamiento térmico y de los requisitos de impacto exigidos en cada caso particular. Como referencia orientativa, suele citarse el grado europeo EN 10028-2 P355GH/P355NH para aplicaciones comparables de recipientes a presión, aunque la correspondencia exacta requiere verificación caso por caso según espesor y temperatura de diseño.

Aplicaciones

El SA-516 Gr. 70 se utiliza en recipientes a presión soldados, calderas industriales, intercambiadores de calor, tanques de almacenamiento, cabezales, bridas, domos de caldera y equipos de plantas de proceso en las industrias petroquímica, energética y de generación. Su combinación de resistencia a la tracción, tenacidad a la entalla y soldabilidad lo posiciona como material de referencia en fabricación de equipos bajo código ASME (Sección VIII, recipientes a presión).
